Description

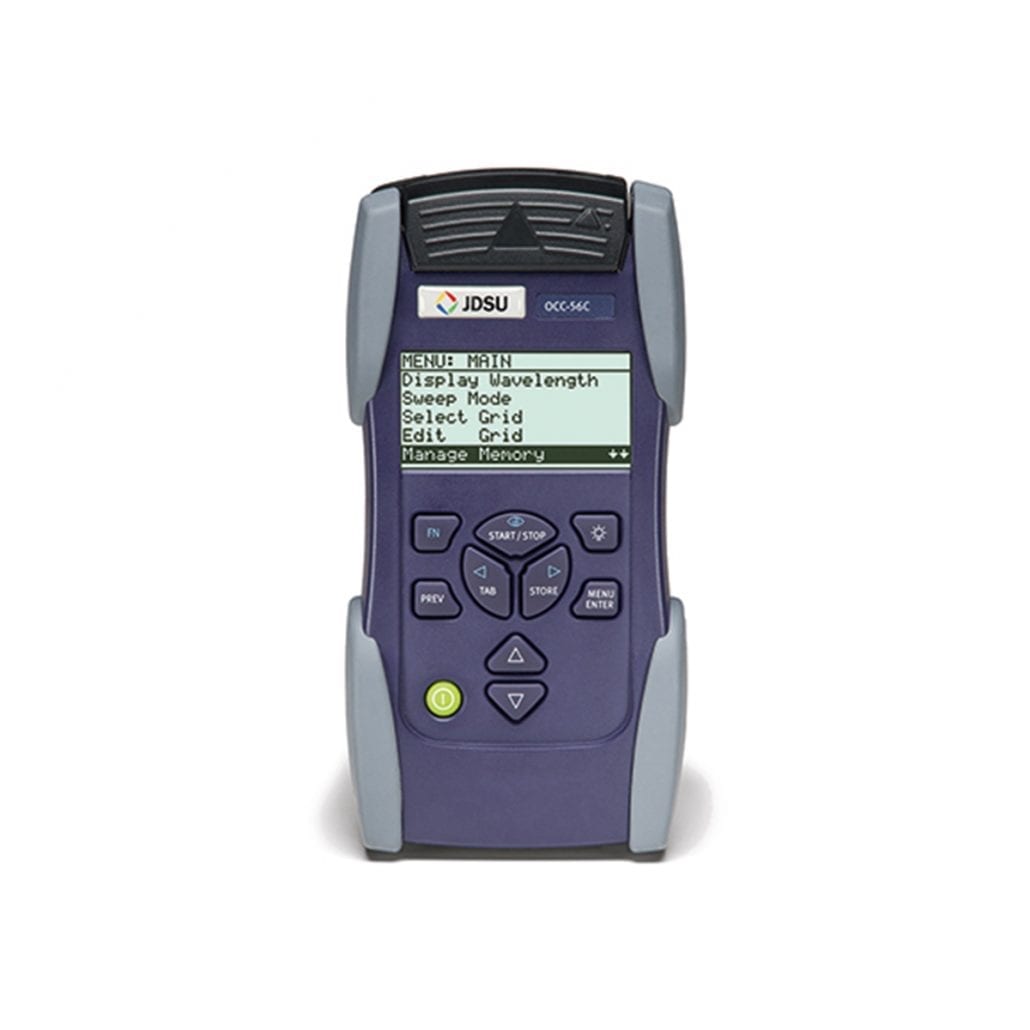

Der OCC-55 CWDM Optical Channel Checker und die Modelle des OCC-56 DWDM Optical Channel Checker von JDSU sind kompakte und preiswerte Testlösungen, mit denen die Servicetechniker anstelle von optischen Spektrumanalysatoren (OSA) die Installation und Wartung sowie Upgrades von WDM-Systemen ausführen können. Diese selektiven Leistungspegelmesser tasten die WDM-Kanäle nach dem Wellenlängenraster der ITU-T ab und speichern automatisch die Wellenlänge/Frequenz und den betreffenden Leistungspegel.
Die Software OFS-355 kann von der VIAVI-Webseite herunter-geladen werden. Damit können gespeicherte Messergebnisse von Gerät auf den PC geladen werden.
Merkmale
- Einfache Menüführung
- Unterstützt C-Band Applikationen
- Grafische oder tabellarische Displaydarstellung
- Datenspeicher zur Speicherung von Tests
- USB-Schnittstelle zum Auslesen der Daten
Highlights
- Preiswerte Alternative für OSAs bei Anwendungen, die keine OSNR-Messungen erfordern.
- Mit ihren kompakten Abmessungen, dem geringen Gewicht und dem robusten Design sind diese Tester für hochmobile Servicetechniker optimiert.
- Erlauben das Speichern und Exportieren von Messergebnissen und die Zertifizierung der ausgeführten Arbeiten mit Offline-Berichterstellung.
Applikationen
- Installation, Wartung und Upgrade von CWDM-Systemen (OCC-55) und DWDM-Systemen (OCC-56).
- Analyse einzelner Kanäle vor MUX und DEMUX.
- Qualifizierung von Multiplex-Signalen.
- In-Service-Messung und Verifikation von Netzelementen.
- Kanalentnahme-Test an optischen Add/Drop-Multiplexern (OADM).
Schlüsselfunktionen
- CWDM-Kanalmessungen nach ITU-T G.694.2 an bis zu 18 Kanälen (OCC-55).
- 50/100/200 GHz DWDM-Kanäle nach ITU-T (OCC-56).
- Überwachung des Kanal-Drifts.
- Anzeige von Balkenanzeige und Ergebnistabelle.
- Kompakt und geringes Gewicht (0,5 kg).
- Client-USB-Port (Standard) und Host-USB-Port (Option).
- Integrierte Akku-Schnellladefunktion.
- Berichterstellung über Berichtssoftware OFS-355 Smart Optical Reporting Software.
