Beschreibung
Müheloses Lokalisieren und Beheben auch der kleinsten und am schwersten zu findenden Ingress-Quellen im Kabelnetz.
- Dual-Band-Leckage-Empfänger für das Luftfahrt- und LTE-Frequenzband.
- Empfindlichkeit bis 0,1 μV/m bei 138 MHz und bis 0,4 μV/m bei 757,5 MHz.

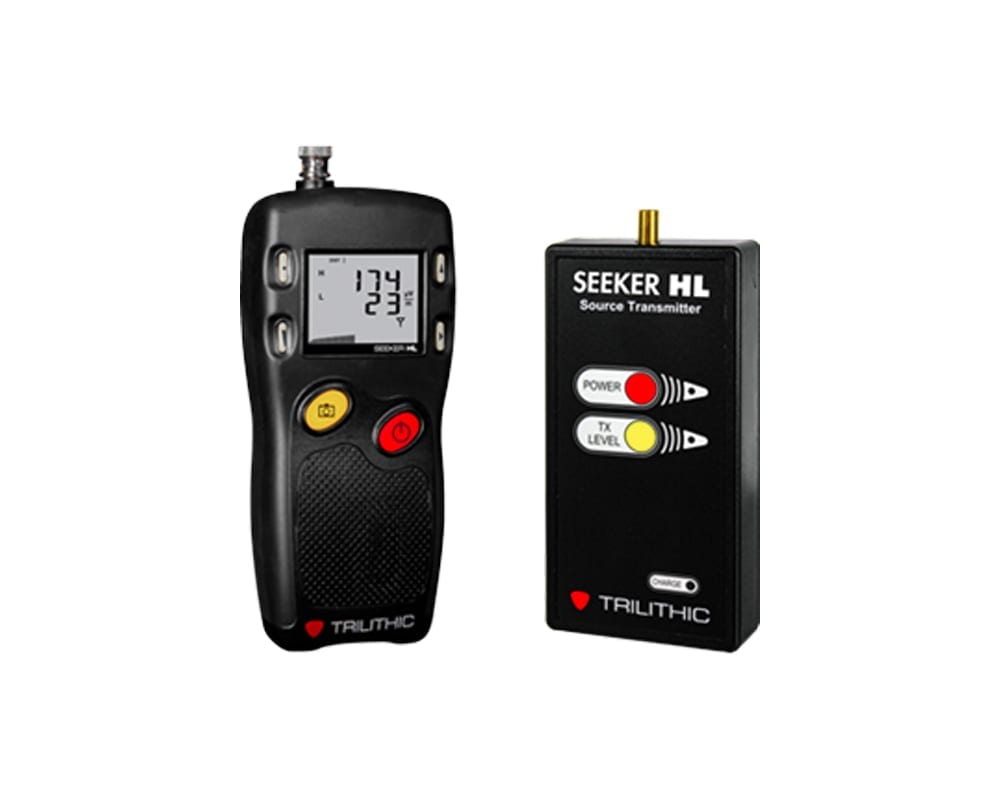

- Signalmarkierer (Sender) kombiniert mit einem Leckage-Empfänger mit Signalerkennung.
- Ausgabe eines Tonsignals, dessen Frequenz ansteigt, wenn sich der Techniker der Leckstelle nähert.
Einführung
Die Minderung der Signalabstrahlungen (Leckagen) beim Kunden ist die Voraussetzung für den erfolgreichen Betrieb der Dienste sowohl im Koaxialkabelnetz als auch im Mobilfunknetz des Teilnehmers. Zum gründlichen Bewerten des Störpotenzials hat VIAVI eine zum Patent angemeldete Signal-Leckage-Messung entwickelt, die die Frequenzbänder für Luftfahrt und LTE sowohl in volldigitalen als auch in analogen Kabelsystemen überprüft.
Leckage-Detektoren müssen traditionell eine große Empfindlichkeit aufweisen, um die aus dem CATV-System abgestrahlten Signale zu messen. Messungen in der Wohnung des Teilnehmers sowie der Übergang zu komplett digitalen Diensten erhöhen die an die Empfindlichkeit des Leckage-Detektors gestellten Anforderungen. Hinzu kommt die neue Forderung, sowohl das Luftfahrt- als auch das LTE-Band auf Signalabstrahlungen zu überwachen.
Experimente im Labor haben gezeigt, dass über Leckstellen abgestrahlte LTE-Signale mit einem Pegel von nur 0,1 μV/m bereits in das Netz des Teilnehmers eindringen und die Kabeldienste stören können. Eine Messempfindlichkeit von 0,1 μV/m geht jedoch über den Messbereich konventioneller Leckage-Messgeräte hinaus und erfordert daher ein neues Konzept der Leckage-Erkennung beim Teilnehmer.
Neues Testverfahren
Um die neuen Mess- und Empfindlichkeitsanforderungen zu erfüllen, überwacht der Seeker Home gleichzeitig die Frequenzen 138 MHz und 757,5 MHz und unterstützt damit Tests sowohl im Luftfahrt- als auch im LTE-Band. Die Signalquelle des Seeker Home ersetzt den Kabeldienst durch zwei Testträger hoher Ausgangsleistung, die an der Verkabelung beim Teilnehmer eine „Dichteprüfung“ ausführen und alle Schwachstellen identifizieren, die dazu führen können, dass LTE-Störeinstrahlungen (Ingress) die Dienste stören.
Die Signalquelle des Seeker Home bietet zwei verschiedene Ausgangspegel: +60 dBmV zum Zertifizieren im Wohnbereich und +40 dBmV, wenn das Teilnehmernetz bereits zu durchlässig ist, um die Leckage-Stelle mit dem höheren Sendepegel exakt zu lokalisieren.
Die angezeigten Leckage-Pegel werden vom Empfänger des Seeker Home normalisiert, um sie an die normalerweise in der Wohnung des Teilnehmers anzutreffenden Systempegel anzupassen. Diese Normalisierung der gemessenen und angezeigten Leckage-Pegel erleichtert dem Techniker, den Schweregrad des Lecks einzuschätzen und gewährleistet eine einheitliche Dokumentation der Leckage-Pegel entsprechend den in der Branche bewährten Vorgehensweisen.
Bei Nutzung des höheren Sendepegels von +60 dBmV ist der Seeker Home in der Lage, mit einer einzigen flexiblen Antenne Signal-Lecks mit einem normalisierten Pegel von nur 0,1 μV/m zu erkennen. Damit ist es möglich, Leckstellen zu lokalisieren und zu beheben, die weit über den Messbereich konventioneller Leckage-Detektoren hinausgehen.
