Beschreibung

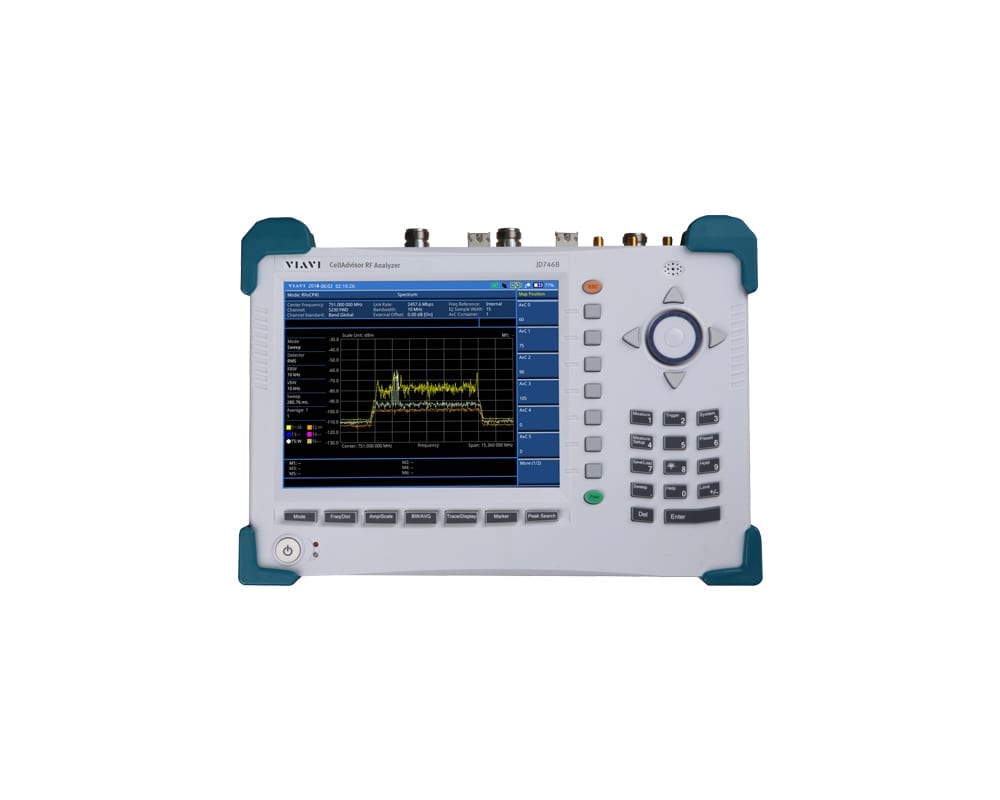

Die Tester CellAdvisor™ RF Analyzer JD746B und JD786B vereinen die Spektrumanalyse, die Kabel- und Antennenanalyse sowie Leistungspegelmessungen in einem kompakten Gerät. Sie führen alle Messungen aus, die zum Testen, zur Fehlerdiagnose und zur Abnahme der Bitübertragungsschicht von Mobilfunknetzen benötigt werden.
Die HF-Analysatoren der Produktfamilie CellAdvisor sind die ideale Feldtestlösung, die aufgrund ihres geringen Gewichts und ihres längeren Batteriebetriebs eine hohe Portabilität sowie mit ihrem vielseitigen Funktionsumfang eine hohe Leistung zur Verfügung stellen. Mit ihrem robusten Gehäuse bieten sich die CellAdvisor JD746B und JD786B für Messungen unter extremen Einsatzbedingungen an. Ihre hintergrundbeleuchtete Tastatur erleichtert auch unter sehr ungünstigen Lichtbedingungen die Ausführung von Wartungsarbeiten.
Der CellAdvisor RF Analyzer erlaubt die Ausführung umfassender HF-Messungen, wie die Ermittlung der Kanalleistung, der Nachbarkanalleistung, der belegten Bandbreite, des Gewinns des Mastverstärkers (TMA) und der Fehlerentfernung. Darüber hinaus führt der CellAdvisor RF Analyzer eine Interferenzanalyse mit Anzeige eines Spektrogramms sowie eine RSSI-Messung durch, die die HF-Aktivität von bis zu sechs Signalen im Zeitverlauf angibt. Diese Messungen informieren detailliert über Unterschiede in der Frequenz und Spektralleistung.
Vorteile
- HF-Messung über die CPRI-Schnittstelle.
- Multifunktionale Integration.
- Einfach zu bedienende Benutzeroberfläche mit hintergrundbeleuchteter Tastatur.
- Standardbasierte Messungen der Mobilfunksignale auf Tastendruck.
Anwendungen
- Interferenzanalysator
- Kanal-Scanner.
- CW-Signalgenerator.
- Kabel- und Antennenanalysator: 5 MHz bis 4 GHz
- Hochpräziser Leistungspegelmesser: 10 MHz bis 4 GHz
- Faserendflächenprüfung
- Interferenzanalyse und PIM-Erkennung über die CPRI-Schnittstelle.
- Fronthaul- und RRH-Verifizierung über die CPRI-Schnittstelle.
Leistungsmerkmale
- Spektrumanalysator bis 8 GHz.
- Abschluss und Überwachung der Schicht 2 für CPRI-Fronthaul.
- Interferenzanalyse über CPRI-Fronthaul.
- PIM-Erkennung über CPRI-Fronthaul.
- Kanalleistung und Nachbarkanalleistung.
- Spektrum-Emissionsmaske und belegte Bandbreite.
- Zwei-Port-Übertragungsmessungen.
- Bluetooth-Fernsteuerung im Umkreis von 100 m.
- Cloudkompatibel über StrataSync von Viavi.
- AM/FM-Audiodemodulation.
- PIM-Erkennung.
- Zwei Spektrogramm-Anzeigen.
- HF-Pegelmesser (intern und extern).
- Optischer Leistungspegelmesser (mit entsprechendem USB-Zubehör).
- Prüfung der Faserendflächen mit digitalem Mikroskop P5000i.
