Beschreibung
Die robusten optischen Leistungspegelmesser OLP-34, OLP-35 und OLP-38 der Produktfamilie SmartPocket (OLP-3x) im Taschenformat zeichnen sich durch ein hervorragendes Preis-Leistungsverhältnis aus und bieten sich für den Feldeinsatz an. Obgleich sie hauptsächlich zum Messen der optischen Leistungspegel (dBm) in Zugangs-, Telekommunikations- und CATV-Glasfasernetzen zum Einsatz kommen, können sie in Verbindung mit LED-Quellen (OLS-34/OLS-36) oder Laserquellen (OLS-35/OLS-36) auch zum Ermitteln der Einfügedämpfung (IL) genutzt werden.
Vorteile
- Robustes Design im Taschenformat.
- Großes Display mit deutlich lesbarer Benutzeroberfläche.
- Automatische Erkennung der Wellenlänge spart Zeit und vermeidet Bedienerfehler.
- Interner Datenspeicher (100 Ergebnisse).
- Berichterstellung mit der Software OFS-355.
Anwendungen
- Der Leistungspegelmesser OLP-34 (Ge) wurde speziell zum Testen von LAN/WAN-, Zugangs- und Enterprise-Multimode- und Singlemode-Netzen entwickelt.

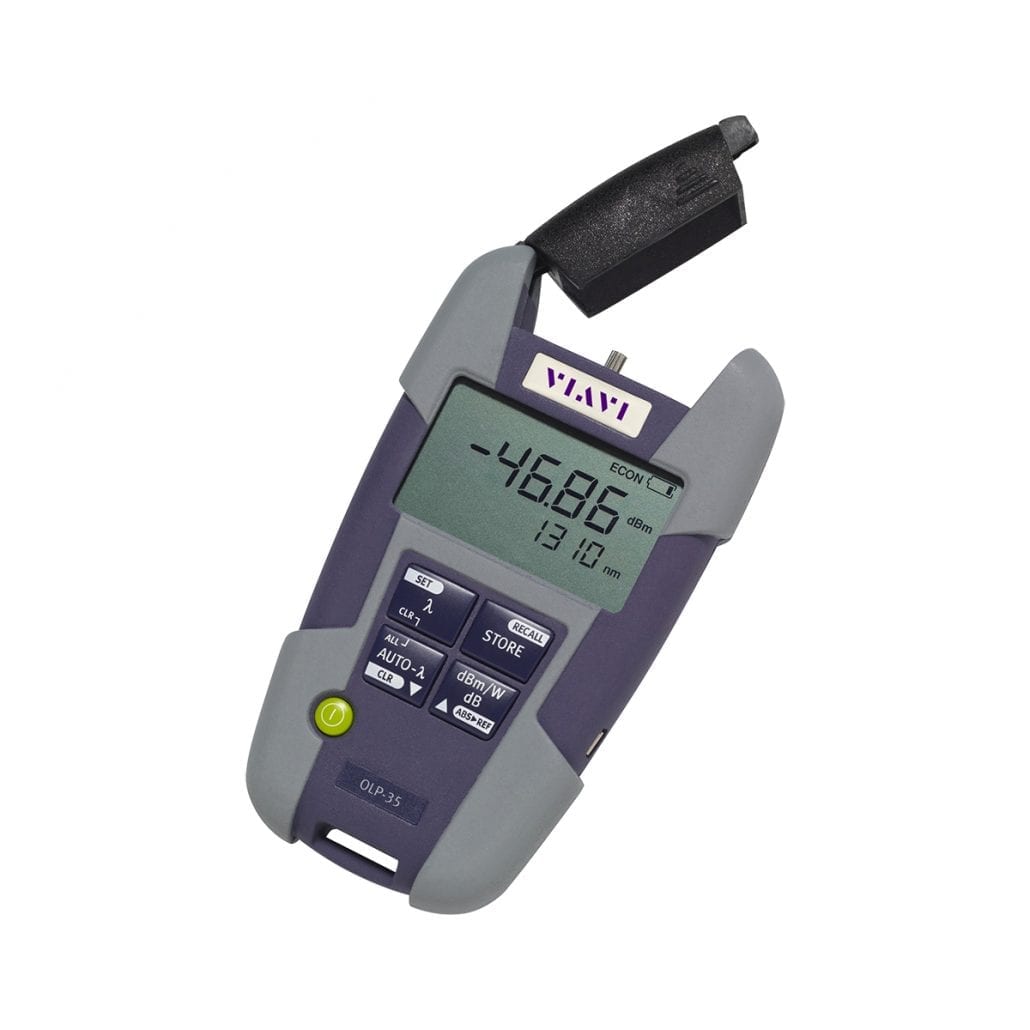

- Der OLP-35 (InGaAs) bietet sich für alle Standard-Singlemode-Telekommunikationsnetze an.
- Der OLP-38 (InGaAs gefiltert) ist die Hochleistungsausführung (+26 dBm) für CATV (mit analoger HF-Übertragung) und verstärkte DWDM-Systeme.
Leistungsmerkmale
- Extralanger Batteriebetrieb (>200 Stunden).
- Kalibrierintervall von 3 Jahren.
- Universelle optische Schnittstelle für alle 2,5/1,25-mm-Steckverbinder.
- Individuell, in Schritten von 1 nm einstellbare Wellenlängen.
- Micro-USB-Anschluss für Stromversorgung und Datenübertragung.
- Auch als Bestandteil der optischen Messkoffer (OMK) der Produktreihe SmartPocket erhältlich
POCKET-Class
Die tragbaren optischen Leistungsmesser der Pocket Klasse OLP-3.. messen Leistungen an optischen Glasfasersystemen. Die Test Sets wurden speziell entwickelt für höchste Anforderungen beim Test optischer Signale und Systeme, wie z.B. Breitband, PONs und Gigabit Ethernet.
Batteriebetrieb mit 2 Zellen vom Typ AA sowie das robuste, stoßfeste Gehäuse ermöglichen lange Einsatzzeiten selbst unter schwierigsten Bedingungen im Feld. Netzbetrieb über ein separates USB-Netzteil mit Mini-USB-Anschluss und die Mini-USB-Schnittstelle zur Datenübertragung ermöglichen auch den Einsatz unter Laborbedingungen. Die „Auto Lambda“-Funktion ermöglicht die automatische Erkennung der Wellenlängen. Für diese Anwendung sind Lichtquellen mit entsprechender Wellenlängencodierung erforderlich.
Merkmale
- Klein, handlich und mit Stoßkanten
- Einfache Bedienung mit nur 4 Tasten
- Kalibrierte Wellenlängen: 850, 980, 1300, 1310, 1490, 1550nm (zusätzlich 1625nm bei OLP-35 und 38)
- Automatische Wellenlängenerkennung
- Erkennung folgender Modulationsfrequenzen 270Hz, 1kHz, 2kHz
- Universeller Anschluss für alle 2.5mm Stecksysteme
- Datenspeicher und USB-Port (Option)
Modelle
- OLP-34 Max. Eingangsleistung +10dBm
- OLP-35 Max. Eingangsleistung +13dBm
- OLP-38 Max. Eingangsleistung +26dBm
